DCS® DIE CORRECTOR STATION 400/650/1200
consente di muovere con comodità e sicurezza le matrici e di intervenire su di esse per lavorazioni e correzioni necessarie prima o dopo un’estrusione.
La DCS DIE CORRECTOR STATION ® è stata progettata e prodotta da Compes per andare incontro alle esigenze dei correttori di matrici per estrusione dell’alluminio:
trattenere, lavorare e correggere matrici eliminando i problemi di sicurezza legati al peso ed al diametro, rendendo agevole il movimento nelle varie fasi di correzione.
Con DCS DIE CORRECTOR STATION il correttore riesce a manipolare a 360° ed in totale sicurezza mandrino o matrice senza mai togliere il pezzo dalla morsa.

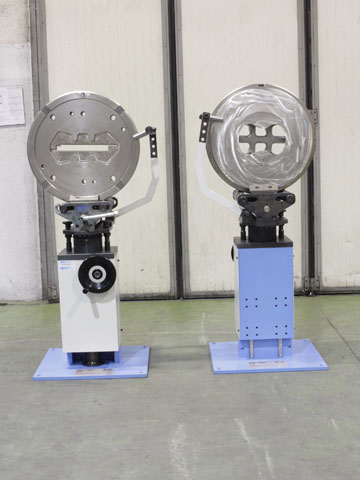

La postazione di lavoro è realizzata in quattro tipologie differenti che presentano la stessa versatilità e comodità di utilizzo:

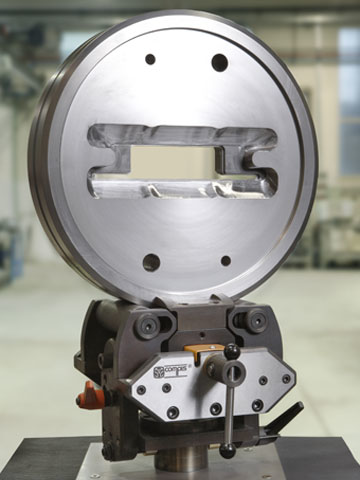

- La più piccola per matrici fino a 400 mm di diametro.
- L’intermedia per i diametri da 300 mm a 650 mm.
- La più grande per quelle di diametro da 400 mm a 1200 mm.
- La versione speciale per matrici squadrate.
La DCS 1200 consente di trattenere, lavorare e correggere matrici in modo più consono e tecnologico rispetto ad attrezzature autocostruite prive di ogni sistema di sicurezza o alla morsa tradizionale che deve essere utilizzata congiuntamente ad un paranco per evitare la caduta dei pezzi.
Il sistema automatizzato consente di muovere con comodità e sicurezza le matrici e di intervenire su di esse per tutte le lavorazioni e correzioni che si rendano necessarie prima o dopo un’estrusione.
Con DCS si riescono a svolgere con comodità le seguenti azioni:

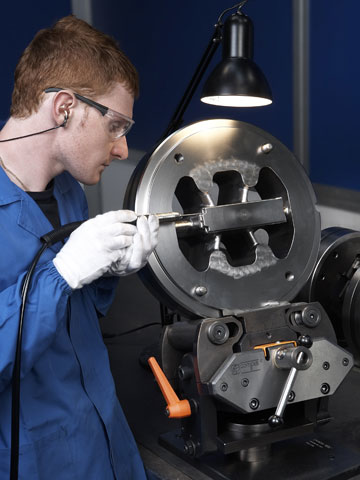

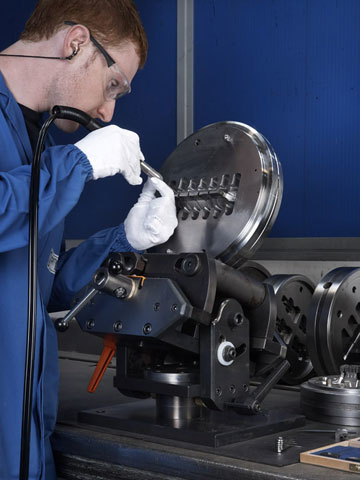

- Smerigliatura, molatura e lucidatura per perfezionare gli inviti e gli scarichi.
- Limatura zone del cuore o della matrice.
- Controllo altezza e planarità delle zone di lavoro.

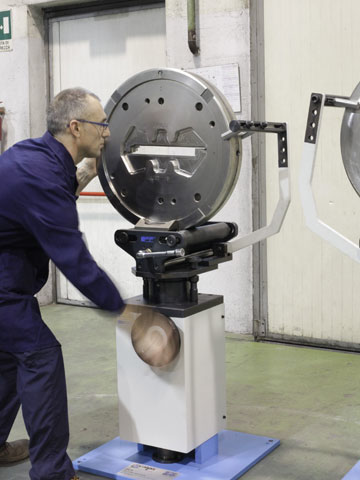

DCS® DIE CORRECTOR STATION 650
consente di muovere con comodità e sicurezza le matrici da diametro 300 a diametro 650 e di intervenire su di esse per lavorazioni e correzioni necessarie prima o dopo un’estrusione.
DCS® DIE CORRECTOR STATION 1200
consente di muovere con comodità e sicurezza le matrici da diametro 400 a diametro 1200 e di intervenire su di esse per lavorazioni e correzioni necessarie prima o dopo un’estrusione.
Vantaggi fondamentali
Con l’inserimento in azienda della DCS DIE CORRECTOR STATION ® si eliminano rischi d’infortuni, disagi e relativi costi, unendo alla sicurezza, l'estrema facilità d’utilizzo.
SICUREZZA
La sicurezza per matrici di grosso diametro posizionate sulla DCS 1200, è garantita dalle ganasce della morsa e dal braccio antiribaltamento.La matrice od il mandrino, dopo essere stati posizionati, non vengono più sollevati fino a quando il lavoro da eseguire non è stato terminato.
ERGONOMIA

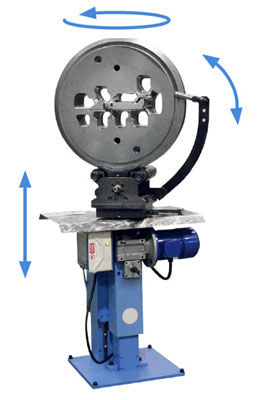

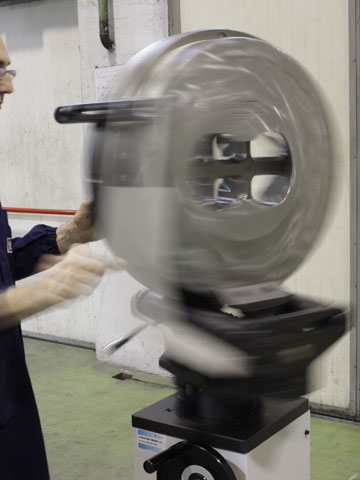

Lo sforzo fisico dell’operatore viene notevolmente ridotto grazie ai movimenti demandati alla macchina che permette di eseguire senza fatica spostamenti verticali del pezzo e a 360° sia in senso rotatorio che sull’asse verticale.Per poter svolgere il proprio lavoro nelle migliori condizioni ergonomiche, è possibile variare la posizione del piano di lavoro in funzione dell’altezza dell’operatore. La regolazione è effettuata , per la DCS 650 tramite il comando posto centralmente sulla colonna portante mentre per la DCS 1200 i comandi della pulsantiera sono posizionati lateralmente e ad altezza ottimale.
La DCS 650 è fornita di due differenti ganasce da utilizzare: una per le matrici di diametro da 300 a 400 mm e l’altra per quelle da 400 a 650 mm. Anche la DCS 400 necessita di una seconda tipologia di ganasce per meglio supportare matrici di diametro superiore a 350 mm nelle operazioni svolte con morsa inclinata di +/- 15°.
La DCS 1200 si adatta agevolmente ai diversi diametri di matrici senza apportare modifiche all’apparecchiatura stessa.
PRESTAZIONI
Resistenza alle sollecitazioni di peso causate soprattutto dalle matrici di diametro elevato.Garanzia d’affidabilità e funzionamento.
Funzionamento in configurazione standard
Le seguenti operazioni s’intendono valide per la lavorazione di tutte le matrici
Specifiche tecniche
| DCS 400 | DCS 650 | DCS 1200 | |
|---|---|---|---|
| Campo d'utilizzo matrici: Ø minimo e massimo | fino a 400 mm | 300-650 mm | 400-1200 mm |
| Potenza assorbita | - | 1 Kw | 2 Kw |
| Apparecchiatura elettrica | - | - | 24 Volt |
| Cilindro idraulico gestito da minicentralina idraulica | no | no | Ø 50 mm 2 HP |
| Motoriduttore con chiocciola e vite | no | si | no |
| Apertura massima delle ganasce | 135 mm | 220 mm | 220 mm |
| Cambio delle ganasce in funzione dei diametri matrice | si | si | no |
| Regolazione massima in altezza | - | 250 mm | 450 mm |
| Peso macchina | 70 Kg | 280 Kg | 600 Kg |
| Portata max (+/- 15° max 70 Kg) | 150 Kg | 600 Kg | 1200 Kg |
| Ingombro massimo | 300 mm x 350 mm x h 300 mm | 800 mm x 800 mm x h 1220 mm | 1200 mm x 800 mm x h 1670 mm |
Possibilità di fornitura
A richiesta è possibile: studiare ganasce particolari in funzione della geometria delle matrici del cliente, modificare sia l’apertura massima delle ganasce che la regolazione massima in altezza.

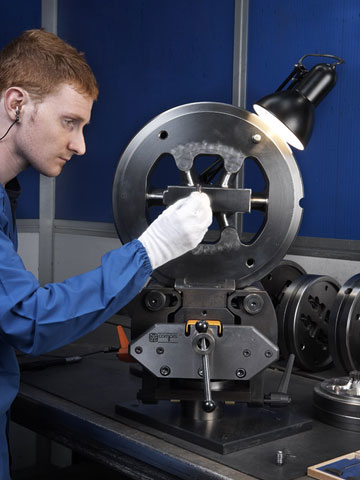

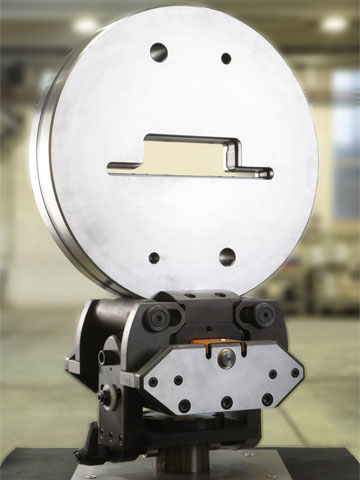

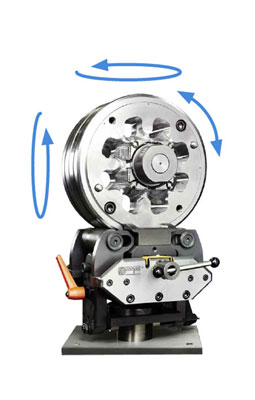

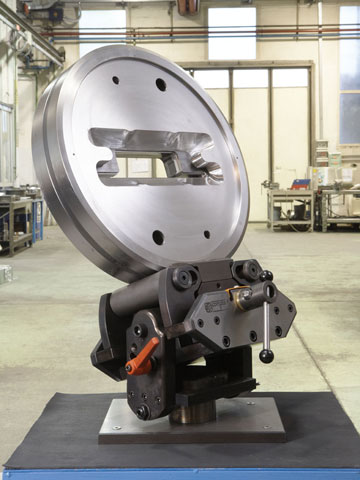

- DCS 400 da banco snodabile in tutte le direzioni, ma priva del sistema per variare l’altezza; rimangono invece le altre caratteristiche di movimento delle altre DCS con l’aggiunta della possibilità di inclinare l’intera morsa di +/-15°.

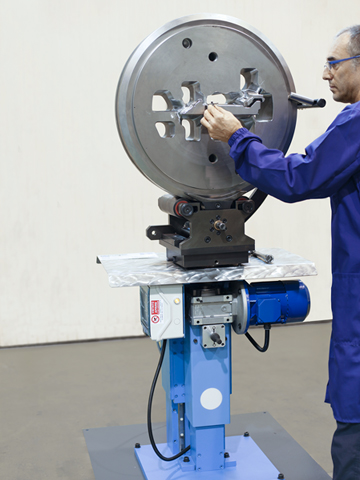

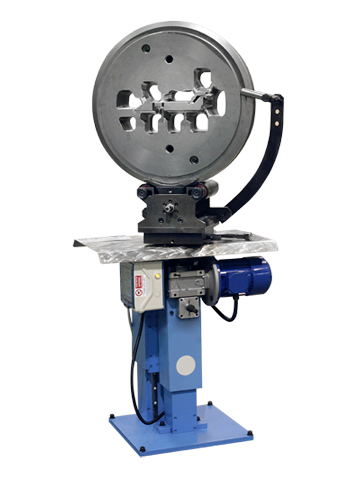

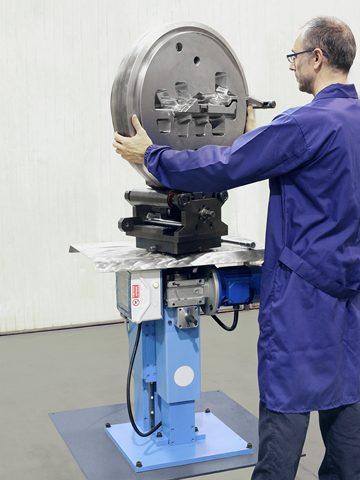

- DCS 650 utilizza un motoriduttore con chiocciola e vite per il movimento verticale ed è caratterizzata da una struttura a colonna portante.

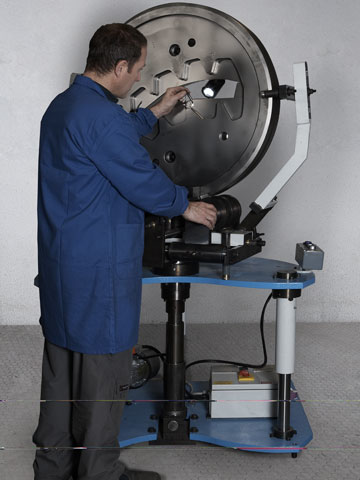

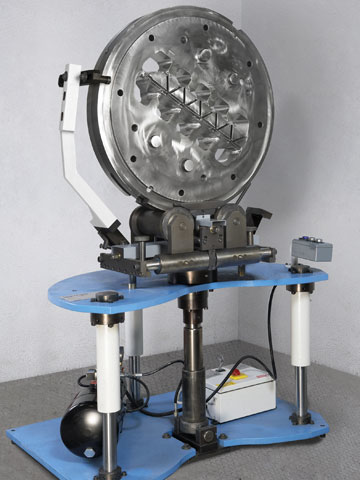

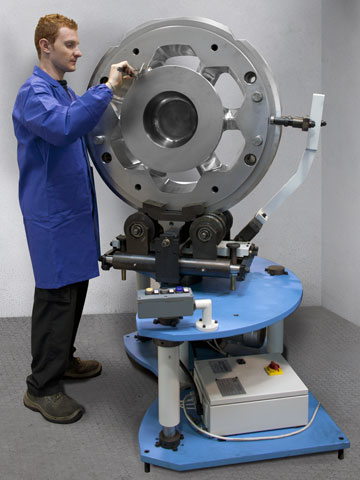

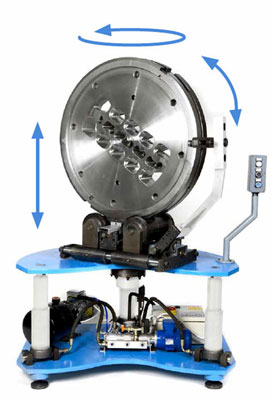

- DCS 1200 con cilindro telescopico idraulico centrale e 3 colonne guida con bussola a ricircolo di sfere ed un braccio antiribaltamento.

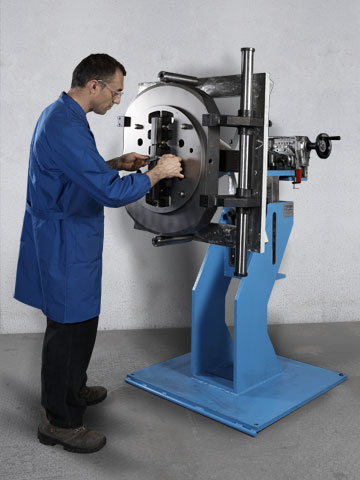

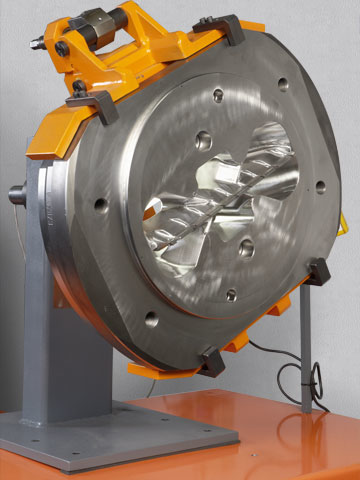

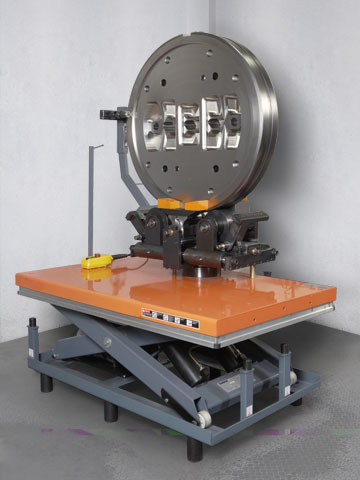

- VERSIONE SPECIALE per matrici rettangolari o su specifiche del cliente La DCS è costituita da una struttura in acciaio, una morsa e rulli per l’appoggio del pezzo.
La macchina viene fornita secondo le normative CE od alternative e con regolare Dichiarazione di Conformità.
DCS DIE CORRECTOR STATION®: un marchio CO.M.P.ES. S.p.A.
Compes si riserva il diritto di apportare senza preavviso qualsiasi modifica tecnica ritenuta necessaria od in funzione di specifiche richieste.
